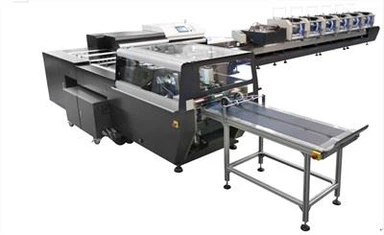

Linja tal-Ħjata tas-Sarġ SH300 Bi 8 Stazzjonijiet
Is-sistema tal-ħjata tas-sarġ Stitchhero SH300 hija pijunieri fil-kontroll tat-trażmissjoni bla xaft fiċ-Ċina, billi tuża magħżel elettroniċi minflok dawk mekkaniċi. Dan l-approċċ innovattiv jindirizza l-ħtiġijiet urġenti tal-irbit tal-utenti moderni, u joffri għażliet ta 'produzzjoni veloċi u effiċjenti għal materjali stampati tradizzjonali.
- Kunsinna Mgħaġġla
- Assigurazzjoni tal-Kwalità
- Servizz tal-Klijent 24/7
Introduzzjoni tal-Prodott
|
Linja tal-Ħjata tas-Sarġ SH300 bi 8 Stazzjonijiet
Is-sistema tal-ħjata tas-sarġ Stitchhero SH300 tintroduċi kontroll ta 'trażmissjoni bla xaftijiet pijunier fiċ-Ċina, billi tuża magħżel elettroniċi biex jissostitwixxu dawk mekkaniċi. Din l-innovazzjoni taħseb għall-ħtiġijiet urġenti ta 'rbit ta' utenti moderni, li toffri għażliet ta 'produzzjoni veloċi u effiċjenti għal materjali stampati tradizzjonali. Il-linja tal-ħjata tas-sarġ SH300 tinkludi diversi magni singoli: l-unità tal-ħjata DY480, unità tal-ħjata li tiwi ZYDY480, unità tal-ħjata tas-sarġ DQ12, unità tat-tirqim tal-ktieb bi tliet naħat QSD12, conveyor lineari SZQ480 u kaxxa ta 'kontroll elettriku SH300.
Karatteristiċi ewlenin: - Operazzjoni faċli għall-utent iffaċilitata minn touch screen SIMENS kbir b'ikoni intuwittivi.
|
|
Speċifikazzjonijiet |
|||
|
Mudell |
Stitchhero SH300 |
||
|
Max.folja mhux mirqumadaqs |
Paġna waħda: 480 x 320 mm ;Paġni doppji: 480 x 320 mm |
||
|
Min. daqs tal-irbit |
Paġna waħda:158 x 110 mm; Paġni doppji: 206x110mm |
||
|
Max.daqs tal-folja mirqum |
Paġna waħda: 475 x 300 mm; Paġni doppji: 2x234x300mm |
||
|
Min.daqs tal-folja mirqum |
Paġna waħda: 148 x 105 mm; Paġni doppji: 2x95x105mm |
||
|
Max. ħxuna tal-ktieb |
10 mm |
||
|
Min. distanza taċ-ċentru ta 'żewġ kamin |
45mm |
||
|
Il-wajer użat |
25# |
||
|
Max. veloċità mekkanika |
10000c/h |
||
|
Provvista tal-Enerġija |
Mutur Ewlieni:15 KW, Pompa tal-vakwu 4KWx2; 3phase 380V,50hz |
||
|
Provvista ta' l-Ajru |
0.8Mpa, 1.2m³/min, 11Kw |
||
|
Piż |
7 Tunnellati |
||
|
Dimensjoni tal-magna |
10160 x 4750 x 1650 mm |
||
Għażliet
1. Unità tal-barcode
2. Żewġ Feeders Rotary addizzjonali
3. Kull Kap tal-Ħjata Hohner M45/6 Addizzjonali
|
|
Tmienjali jdur feeders Il-feeders kollha huma mobbli u jistgħu jmejjel lura għall-għalf bl-idejn, li jippermettu l-ħjata ta 'firem speċjali. Daqs Minimu tal-Firma: 138x105mm Daqs Massimu tal-Firma: 475x300mm Firem b'dawriet ta' folio baxx/għoli jew dawriet f'diversi formati jistgħu jinfetħu minn grippers jew suckers. Feeder gauges u ammont ta 'arja huma faċilment aġġustabbli.
|
|
|
A alimentatriċi affidabbli tal-fowlder tal-kopertura Ladarba l-qoxra hija mmarkata tul linja predeterminata, hija mitwija kif xieraq u mitmugħa fuq il-blokka tal-kotba li jmiss miġbura sew. Sussegwentement, il-ktieb miġbur tajjeb jiġi ttrasportat lejn l-istazzjon tal-ħjata tas-sarġ. |
|
|
Stazzjon touch screen (Siemens). Mgħammar b'interface intuwittiva bbażata fuq ikoni, l-istazzjon touchscreen jippermetti monitoraġġ faċli tal-prodott, dijanjostika tal-ħsarat, u kontroll tal-kwalità.
|
|
|
Unità tal-ħjata L-unità tal-ħjata ta 'Rose għandha żewġ irjus tal-ħjata Hohner M45/6 magħrufa għall-preċiżjoni u l-affidabbiltà tagħhom. Dawn l-irjus jistgħu johttu b'mod effettiv materjali sa 5mm fil-ħxuna, u jiżguraw versatilità għal diversi rekwiżiti. L-unità tista 'timmaniġġja bla xkiel formati żgħar ta' ħjata li jibdew minn 138 * 105mm għal formati akbar sa 470 * 310mm, u tiżgura riżultati ta 'ħjata perfetta fuq firxa wiesgħa ta' daqsijiet. Barra minn hekk, żewġ dixxijiet tal-wajer huma inklużi għal aktar konvenjenza u effiċjenza. |
|
|
A serje ta 'apparati ta' skoperta biex jikkontrollaw il-kwalità tal-ktieb lest 1. L-ebda apparat ta 'skoperta ta' firma u ġamm (Primarja)
|
|
|
A gate rifjut għal difettużfirem |
|
|
A unità tat-trimmer bi tliet sikkina L-Unità tat-Trimmer tat-Tliet skieken T460 hija kruċjali biex tiżgura d-dehra u l-kwalità tal-kotba kompluti. Jidhru roti tal-idejn b'indikaturi tal-pożizzjoni, joffri setup rapidu u sempliċi. Kull ktieb mhux mirqum jgħaddi minn trasferiment bla xkiel u pożizzjonament preċiż, li jiżgura tirqim preċiż. Il-proċess jibda bis-sikkina maqtugħa ta 'quddiem segwita bit-tirqim tar-ras u s-sieq. Speċifikazzjonijiet: - Daqs Minimu tal-Ktieb Mhux Trimmjat (Wisa x Għoli): 138x105 mm |
|
|
A streamunità tal-kunsinna Unità ta' Kunsinna Stream tiżgura li kotba meħjutin mirqum b'mod preċiż jiġu trasferiti bla xkiel għall-istazzjon tal-ġbir tal-kotba tajba tan-nixxiegħa. Hawnhekk, il-kotba jistgħu jiġu miġbura skont il-kwantità meħtieġa għal kull grupp, biex tiġi żgurata organizzazzjoni effiċjenti.
|
|
|
Kompressur tal-arja Hitachi
|
|
|
TnejnPompa tal-vakwu BECKERs
|
* Id-disinn u l-ispeċifikazzjonijiet tal-magna jistgħu jgħaddu minn modifiki mingħajr avviż minn qabel.
Il-proċess tax-xogħol huwa kif ġej:
1. Firem mitwija huma f'munzelli fuq il-pożizzjonijiet tal-ġbir.
2. Il-pompa ta 'l-arja tipprovdi l-arja.
3. L-unità tal-ġbir tittrasferixxi awtomatikament il-firem fuq il-katina tal-ġarr tal-kotba skont l-ordni tal-paġna.
4. Il-katina tal-ġarr tal-ktieb tittrasferixxi l-firem fl-unità tal-ħjata. Fl-istess ħin, kull firma tgħaddi minn spezzjonijiet separati paġna b'paġna permezz ta' spezzjonijiet ta 'photo-cell, deflective, u li jkejlu l-ħxuna.
5. Kotba mhux meħjuta bi tnixxija tal-firma jew eċċess huma trasferiti lejn il-conveyor tal-iskart, filwaqt li kotba meħjuta jipproċedu għall-unità tat-tirqim.
6. Kotba mirquma jgħaddu minn tirqim tat-tarf fl-unità tat-tirqim u huma rreġistrati minn gwidi f'żewġ passi.
7. Il-kotba mirqum huma kkonsenjati abbażi tal-kwantità tas-separazzjoni tal-ktieb stabbilit.
