Magni Awtomatiċi tal-Qtugħ Die Bi Stripping Auto

Magni Awtomatiċi għat-Tqattigħ u T-titkemmex tad-Die B'Apparat ta' Tqaxxir Awtomatiku

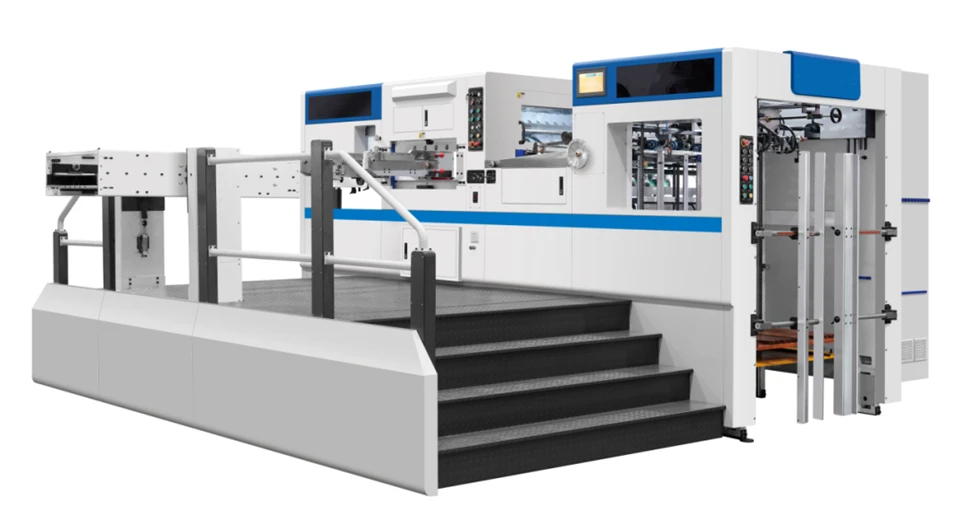

Mudell: Ecoo-1050



Deskrizzjoni tal-prodott

---



>>Applikazzjoni:
Ecoo-1050 Il-magna awtomatika tat-tqattigħ tal-platen hija użata għat-tqattigħdiversi karti, kartun, bord korrugat, folja tal-plastik (bħal PVC, PP),b'funzjoni ta'die qtugħ, titkemmex u intaljar. Bl-aħħar disinn ta 'struttura ġdida, il-veloċità massima tat-tqattigħ tad-die tista' tkun 7500 folja/siegħa.



>> Speċifikazzjonijiet:

Mudell tal-Magni	Ecoo-1050 Magni tal-Qtugħ Awtomatiku tad-Die
Konfigurazzjoni tal-magni	Sezzjoni alimentatriċi	√
	Sezzjoni tal-istampa tal-platen	√
	Pjanċa tat-tisħin	FAKULTATTIVI
	Sezzjoni tat-tqaxxir	FAKULTATTIVI
	Taqsima tal-kunsinna tal-folji	√
Max. Daqs tal-folja	1050% c3�750 mm
Min. Daqs tal-folja	400% c3�370 mm
Max. Daqs tal-Qtugħ Die	1040% c3�730 mm
Inner Chase Daqs	1144 × 760mm
Die Qtugħ Daqs tal-Pjanċa	1080 × 738mm
Għoli tal-Pile ta 'Tmigħ	1550mm
Għoli tal-Munzell tal-Kunsinna	1400mm
Għoli tar-Regola tal-Qtugħ	23.8mm
Ħxuna tal-Pjanċa tal-Qtugħ	7mm(5+2 jew 4+3 hija fakultattiva)
Firxa tal-istokk	Kartun:0.1~2 mm
	Karta korrugata:<4 mm
	Folja tal-plastik: 0.2 ~ 1 mm (pjanċa tat-tisħin hija fakultattiva)
Preċiżjoni tad-Die-Qtugħ	Inqas minn jew ugwali għal ±0.1 mm
Max. Pressjoni tal-Qtugħ Die	320 T
Max. Veloċità tal-Magni	7500 S/H
Marġni Min Gripper	7mm
Provvista ta' l-Ajru	{{0}}.6-0.7Mpa, 0.36m³/Min
Rekwiżit ta' Enerġija	3 fażijiet 380V 50HZ
Qawwa Prinċipali tal-Mutur	11 kw
Qawwa taż-żona tat-tisħin (jekk għall-qtugħ tal-plastik, mhux obbligatorju)	24 KW (12 żona ta 'tisħin, kull żona hija 2kw)
Qawwa Totali (mingħajr tisħin)	17.8KW
Piż Totali tal-Magni	Ecoo-1050	16 T
	Ecoo-1050Q	17 T
Dimensjoni Ġenerali L (+ pre-munzell)×W(+ pjattaforma)×H	Ecoo-1050	4700(+1430)×2100(+1900)×2400mm
	Ecoo-1050Q	5600(+1430)×2100(+1900)×2400mm



>>Prinċipalikaratteristiċi:

 Sigurtà, Iffrankar tal-Enerġija, Effiċjenti
1. It-tħaddim tal-magna sħiħa huwa kkontrollat ​​minnSistema ta 'kontroll ċentralizzata PLCli jistgħu jeżaminaw awtomatikament l-istatus tax-xogħol u jittestjaw l-istatus mhux tas-soltu kif ukoll jirreġistraw il-kundizzjoni tax-xogħol. Skont l-Istandard tas-Sigurtà tal-Ewropa, aħna niddisinjaw b'mod raġonevoli biex nagħmlu l-operabbiltà u s-sigurtà kombinazzjoni perfetta.

2. Sistema ta 'allarm avvanzatatal-bidu se tfakkar lill-operatur biex iħalli ż-żona mhux sigura. Tiskopri awtomatikament il-proċess kollu, jekk ħsara, mhux karta jew karta mwaħħla, il-klaċċ pnewmatiku se jissepara u jieqaf awtomatikament li jnaqqas l-iskart tal-karta, jipproteġi l-persunal u t-tagħmir.
3. Papparat ippakkjat mill-ġdid u apparat għall-għalf u l-kunsinna bla waqfien tal-kartitnaqqas il-ħin tal-istivar, ittejjeb l-effiċjenza tal-magna u żżid id-dħul tiegħek.
4. Komponenti elettriċi u pnewmatiċi magħżula Ewropej, Ġappuniżi, Tajwaniżi jtejbu l-istabbiltà tal-magna u jnaqqsu l-frekwenza ta 'inanimateness.
5. Mainframe u bażi jadottaw ħadid grafita sferoidali ta 'qawwa għolja QT 500-7 li huwa pproċessat b'mod preċiż minn ċentru ta' kontroll numeriku, jiggarantixxu li l-magna taħdem b'mod stabbli f'ħin twil meta ġġorr pressjoni kbira ta '200T. Il-qlub tal-magna tal-istampa tal-platen bħal crankshaft, worm gear u l-bqija, huma kollha importati azzar liga ta 'klassi għolja, li huma pproċessati bit-tifi u ttemprar b'temperatura għolja b'ħajja twila ta' xogħol.
6. Sistema ta 'lubrikazzjoni għall-partijiet tal-qalba hija mgħammra b'apparat tal-wiri għall-pressjoni taż-żejt u apparat allarmanti għal pressjoni insuffiċjenti taż-żejt u l-arja.
7. Provvista ta 'taħriġ tekniku fit-tul u komplut kif ukoll iżżomm fil-pront b'xejn għal sena, tiggarantixxi li l-klijenti tagħna jistgħu jegħlbu bis-sħiħ it-teknoloġija tal-produzzjoni tat-tagħmir tagħna. Il-magna tagħna hija b'disinn perfett, installazzjoni preċiża, stabbiltà għolja, sigurtà għolja, ħsejjes baxxi.

>>Konfigurazzjoni standard

1) Taqsima ta 'Tmigħ tal-Karta: mejda alimentatriċi u conveyor:
1. Il-pjanċa tal-ħajt tal-alimentatriċi hija magħmula minn ħadid fondut, li hija aktar stabbli waqt li taħdem b'veloċità għolja.
2. Preċiżjoni fras eeder (Pompa tal-vakwu Becker) b'blower tal-ġenb doppju: adattat kemm għall-kartun kif ukoll għall-bord korrugat. Għandu 4 żennuni tal-ġbid 4 żennuni tal-għalf, u l-angolu u l-għoli taż-żennuni jistgħu jiġu aġġustati biex ikunu adattati għall-forom differenti tal-karta.
3. Feeder head(forward/backward) l-allinjament tal-pil (xellug/lemin) jista 'jiġi aġġustat bil-mutur, għandek bżonn biss li tagħfas buttuni biex taġġusta.
4. Elettro-mekkanikuditekter b'folja doppja,
5. Inklinazzjonitipconveyormejdab'rombli ta 'l-istampa PU anti-wore u r-roti tal-pinzell huwa ħafna aktar adattat għall-għalf ta' karta rqiqa taħt kondizzjoni ta 'ġiri b'veloċità għolja.
6. Lay tal-ġenb b'użu doppju(ġbid u imbotta) uquddiem jistabbilixxujiggarantixxu l-eżattezza tal-pożizzjoni tal-folja.
7. SKewfunzjoni ta 'skoperta ta' karta u karta akkumulata u funzjoni ta 'waqfien awtomatiku: meta s-sensuri jiskopru l-karta hija distorta jew akkumulata qabel ma tiġi kkonsenjata lis-sezzjoni tal-istampa tal-platen, il-magna tieqaf.
8. Apparat buffer pnewmatiku tal-conveyor belt: meta taħdem b'veloċità għolja, tgħin biex il-karta titwassal bla xkiel billi tmigħ iċ-ċinturin.
9. Bla waqfiengħalf tal-kartistruttura utip ta 'ferrovija gwidaippakkjat minn qabel palletittejjeb l-effiċjenza fil-biċċa l-kbira.





2) Sezzjoni tal-Istampa tal-platen:

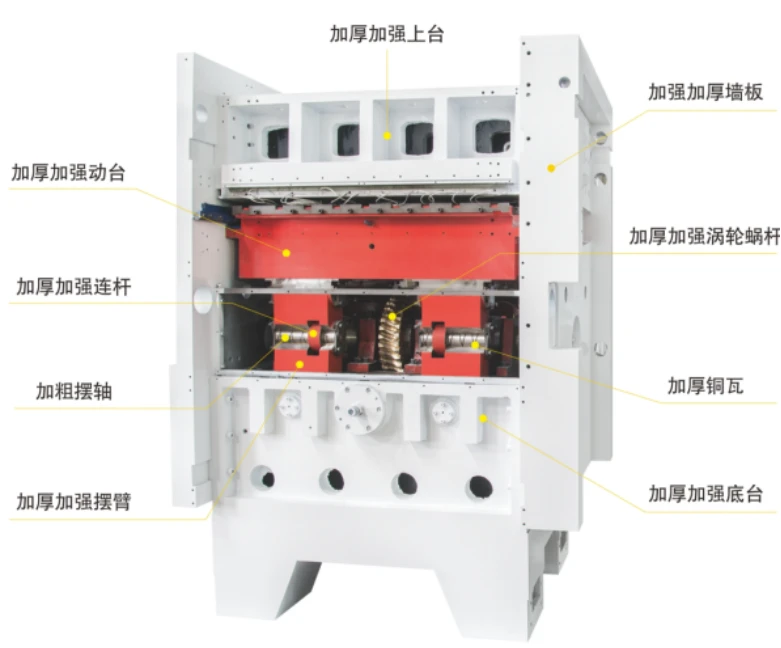

1. Il-korp ewlieni jadottagħoli-qawwaħadid duttili QT500bi proċess speċjali ta 'ikkastjar. Il-Ni-Cr-MoCrankshaft tal-ligabi trattament speċjali tal-proċess tas-snajja u super jilbsu-jirreżistuantduduuirkaptu.
2. Pressjoni għoljamutur taż-żejt awtomatiku ma filtru u fann li jkessaħjirriċikla ż-żejt biex jillubrika l-partijiet prinċipali tat-trasmissjoni (crankshaft, worm u gear). U ilpompa taż-żejt awtomatikajillubrika l-partijiet kollha meħtieġa (irkaptu, ktajjen, eċċ.)
3. Flywheel kbir mal-klaċċ pnewmatikujiggarantixxi preċiżjoni għolja meta l-magna tkun qed taħdem b'veloċità għolja.
4.Pressjoni awtomatika tas-sistema ta 'aġġustament tal-qtugħ tad-die, l-operatur jeħtieġ biss li jissettja l-valur fuq touch screen biex jaġġusta l-pressjoni.
5. Disinn li jiffavorixxi l-bniedem għal die u pjanċa tal-inforra (Azzar tal-Manganiż, HRC50-53) li jinbidlu. Il-qafas tad-die jista 'jinqaleb u jissakkar b'mod pnewmatiku.
6. Preċiżjoni għolja cam indexer b'limitatur tat-torque u ċinturin sinkroniku biex tikkontrolla l-vireg tal-gripper biex twassal karta f'pożizzjoni preċiża b'mod stabbli meta taħdem b'veloċità għolja.
7. Qawwa għoljaGripper tal-liga Ti-Alsuilbes-jirreżistuktajjen għall-gripper bar.





3) Pjanċa li ssaħħan għall-folja tal-plastik (MOLTA)
Għal die qtugħ tal-folja tal-plastik, bħal PVC, PP, folja tal-PET
1. Temperatura ta 'issettjar separata għal żoni ta' tisħin indipendenti, kontroll termostatiku.
2. Pjanċa tat-tisħin hija magħmula minn ħadid fondut li jirreżisti s-sħana u qawwa għolja RTCr 0.8.

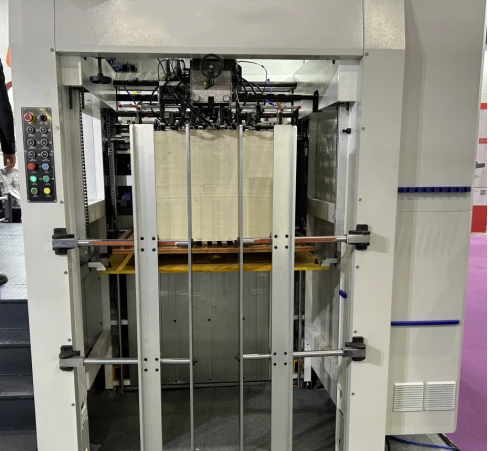

4) Taqsima ta' tqaxxir (FAKULTATTIVI):

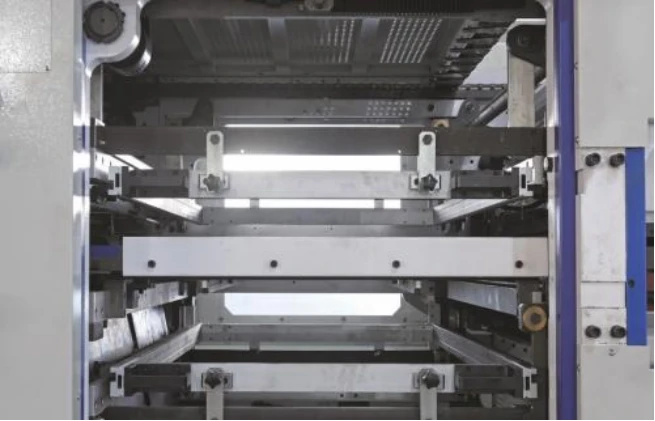

1.Stripper huwa magħmul minn tliet frejms (frejm ta 'fuq, tan-nofs u tal-qiegħ) li jistgħu jinġibdu 'l barra għall-installazzjoni ta' labar.
2.Stripper bar b'labar jew pjanċa maskili-nisa għat-tqaxxir tal-iskart.
3. qafas ta 'fuq huwa misjuq bil-mutur, tista' tagħfas buttuna biex timxi biex tiċċekkja l-pożizzjoni tat-tqaxxir.



5) KartaTaqsima tal-Kunsinna:
1.Apparat ta 'l-allinjament awtomatiku, blower ta' l-arja aġġustabbli u xkupilji tax-xagħar jiggarantixxu munzell tal-karti f'ordni tajba, irrispettivament minn li l-karta tkun ħoxna jew rqiqa.
2.Apparat ta 'prevenzjoni ta' overrun: Il-folja titmexxa 'l fuq bil-bar tal-gripper; is-sensorju ta 'skoperta se jinbeda u l-magna tieqaf.
3. Apparat awtomatiku ta 'konsenja tal-karta mingħajr waqfien huwa kkontrollat ​​bil-mutur; għandek bżonn biss li tagħfas buttuna biex tħaddem.
4.Tag daħħal apparat (sett 1) ​​biex tirreġistra l-kwantità tal-folji.
5. L-apparat sekondarju tal-gripper-miftuħ għat-tqaxxir (optional)



6) Elettrikukaxxa usistema ta' kontroll:
1.Kontrolli ta 'l-interface huma integrati, u bosta kontrolli ta' swiċċ elettriċi huma stabbiliti fl-iskrin ta 'tħaddim li huwa tħaddim faċli u fehim faċli.
Is-sistema ta 'kontroll ċentralizzata 2.PLC tista' teżamina awtomatikament l-istatus tax-xogħol u tittestja l-istatus mhux tas-soltu kif ukoll tirreġistra l-kundizzjoni tax-xogħol.
3. Funzjoni ta 'dijanjosi tal-problema fuq touch screen, jekk iseħħu xi problemi, tista' tiċċekkja touch screen biex issibha.
4. Ċiniż, Ingliż jew lingwa oħra (mhux obbligatorju) fuq touch screen
5.Il-komponenti elettriċi u ċ-ċirkwit elettriku huma konformi mal-istandard tas-sigurtà tal-Ewropa Amerikana.



FAQ

---



Q: Xi ngħidu dwar l-Installazzjoni u l-appoġġ tekniku ta 'wara l-bejgħ?
A: L-inġinier tagħna jista 'jmur jgħin fl-installazzjoni u jipprovdi t-taħriġ meħtieġ. Ix-xerrej għandu jieħu l-biljetti tal-ajru tondi u l-ħlas tas-servizz u l-ispiża tal-akkomodazzjoni lokali. Kwalunkwe problema jew mistoqsija, aħna nkunu għad-dispożizzjoni tiegħek 7x24 siegħa.
Fost l-ammont kbir tagħna ta 'installazzjonijiet CTP madwar id-dinja, hemm ukoll ħafna utenti finali (printers) li xtraw il-prodotti CTP minn EcooGraphix China direttament u t-tim tas-servizz tekniku ta' EcooGraphix jappoġġja dawn l-installazzjonijiet mill-bogħod bi żjarat regolari fuq il-post.
Dawn l-utenti finali Printers kollha jmexxu s-sistemi CTP b'sodisfazzjon sħiħ minħabba l-kwalità robusta tagħna, is-servizz mill-bogħod bla xkiel, it-taħriġ u l-manutenzjoni bir-reqqa. Jekk inti printer li qed tikkunsidra li tixtri direttament minn EcooGraphix China, m'hemm l-ebda battikata fuq installazzjonijiet, taħriġ u servizz ta 'wara l-bejgħ. Aħna niggarantixxu s-sodisfazzjon tiegħek.
